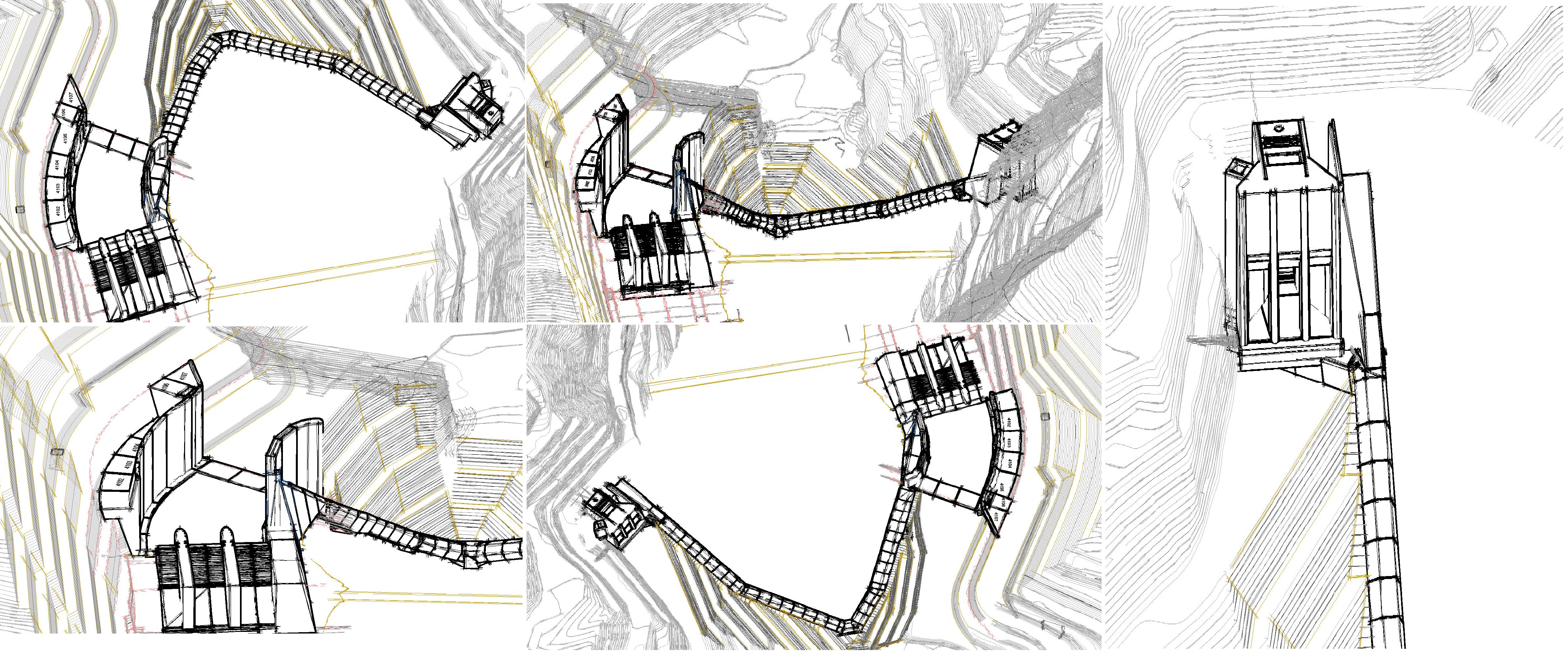

- Enerji Su Alma yapıları,
- Tünel Plintli Gövde ve Dolusavak Yapılarının
Tamamının Uygulama Projeleri, Resim Hizmetleri tarafımızca hazırlanmıştır.

Kavşakbendi Barajı, Adana İl’inin Seyhan nehrinin iki ana kolu olan Zamantı ve Göksu nehirlerinin birleşim yerinin yaklaşık 8km mansabında bulunmaktadır. Rezervuar uzunluğu Göksu Nehri boyunca 11 km, Zamantı Nehri boyunca 10 km’dir. Ön yüzü beton kaplı kaya dolgu baraj gövdesi tipi, 88 metre temelden yüksekliğe, 186 metre kret uzunluğuna ve 357.600m³ gövde hacmine sahiptir. 2 adet Modifiye Atnalı tip derivasyon tünellerinden bir tanesi 8,50 metre, diğeri ise 7,90 metre tünel iç çapı uzunluğuna sahiptir. Gövde üstünde 3 radyal kapaklı ve saniyede 5000m³ su boşaltma kapasitesine sahip bir dolusavak mevcuttur. 3 adet ünite bulunan ve 139.680m³ hacme sahip santral binasındaki kelebek tipindeki giriş vanası 3,60 metre uzunluğunda bir çapa sahiptir. 3 adet düşey eksenli Francis tipindeki türbinler 214,29 rpm senkron hızına sahiptir. Yukarıda bir takım özellikleri belirtilen Kavşakbendi Barajı, yılda 715,43 GW saat enerji üretebilecek ve mevcut kurulu gücü (etek santrali (2.92 MW) ile) 181 MW olacak kapasitede inşa edilecektir.

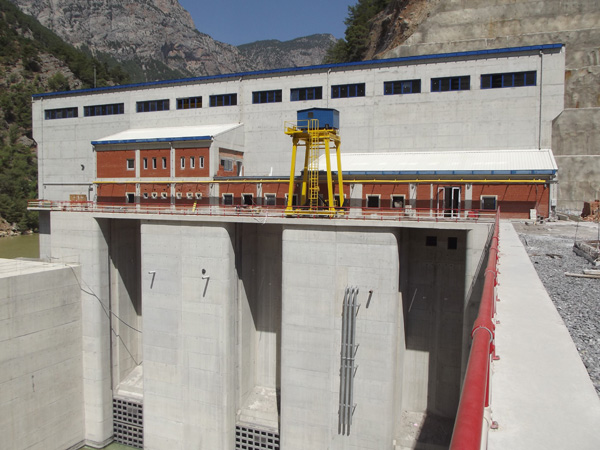

Ana Santral Binası Görünümü;

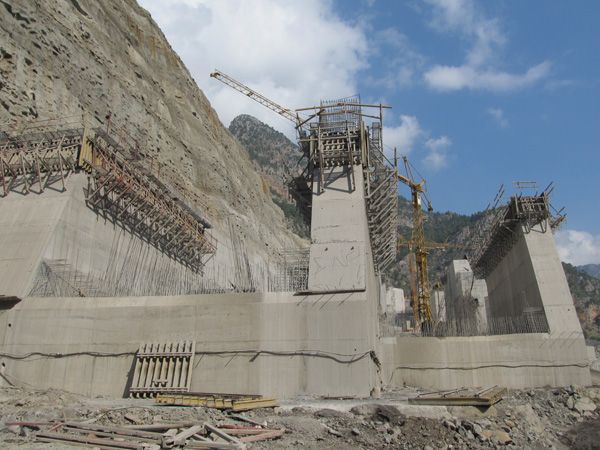

Dolusavak Mansap Görünümü;

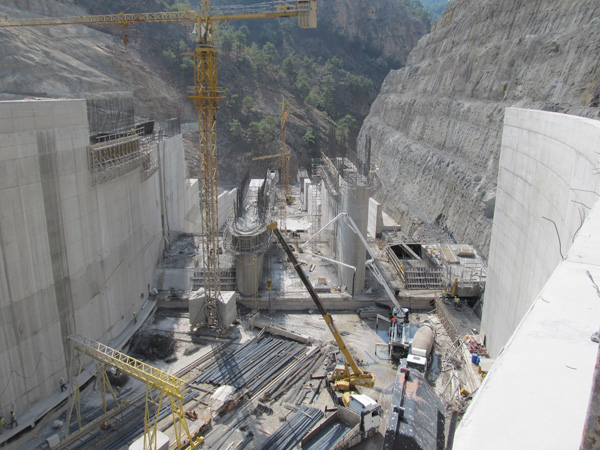

Dolusavak Memba Görünümü;

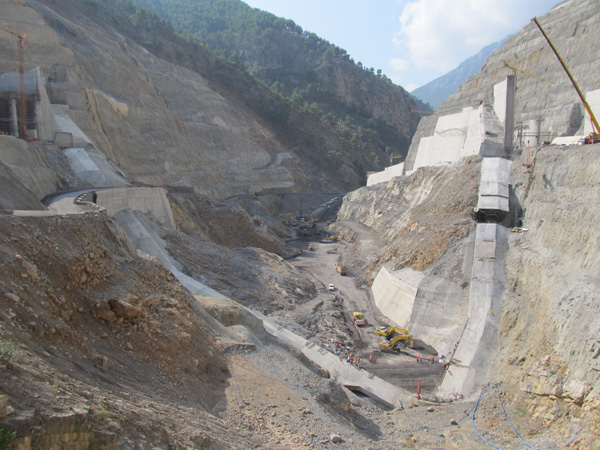

Gövde Plint Görünümü;

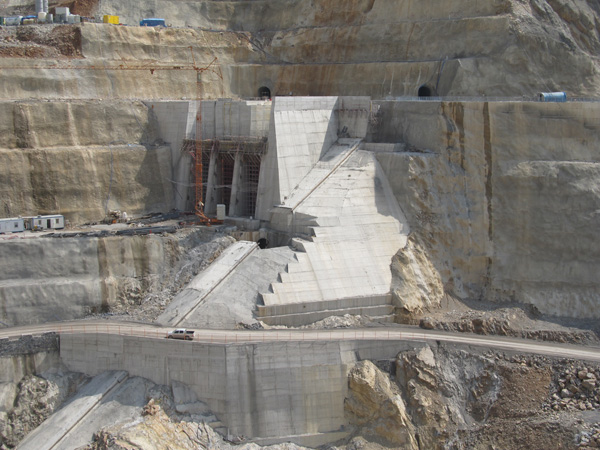

Plint ve Su Alma Yapıları Görünümü;

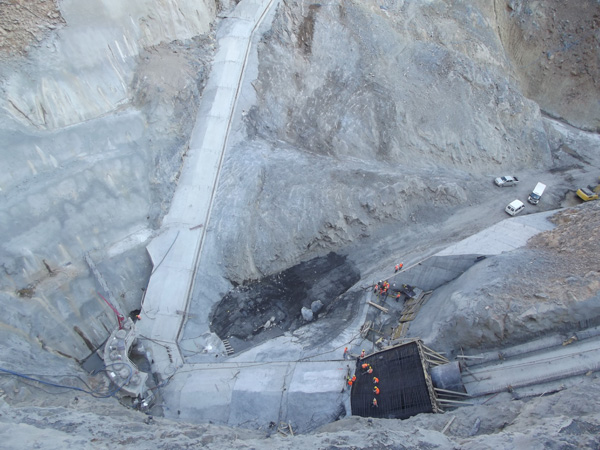

Tünel Plintleri Görünümü;
